扁平线电感

下载

特性概述

磁屏蔽结构，抗电磁干扰(EMI)性能强

组立式设计，结构坚固

小体积，大电流，低磁损，低阻抗，寄生电容小

温升电流及饱和电流受环境条件影响小

符合AEC-Q200的标准产品

工作温度:-40℃～+125℃(包含线圈发热)

产品应用：

DC/DC转换、VRM模块电路

资料下载

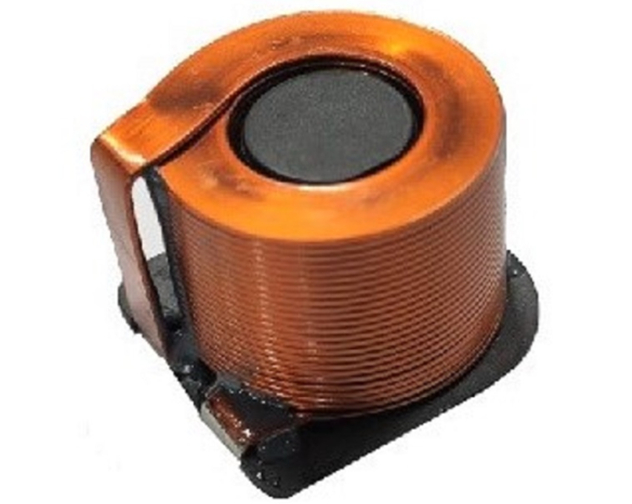

料号: MSCB2822SG4R5U

系列名称: MSCB2822SG系列

尺寸(mm): 28.5*29.5*21.7

电感值(uH): 4.5

公差: MIN.

直流电阻(mΩ): 8.5

饱和电流(A): /

温升电流(A): 18

MSCB2822SG4R5U

资料下载

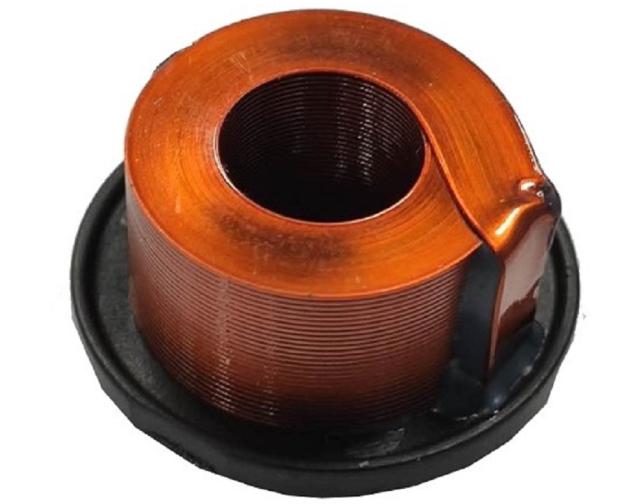

料号: MSCB2712DG4R5U

系列名称: MSCB2712DG系列

尺寸(mm): 27*27*12.8

电感值(uH): 4.5

公差: MIN.

直流电阻(mΩ): 18.5

饱和电流(A): /

温升电流(A): 6

MSCB2712DG4R5U

资料下载

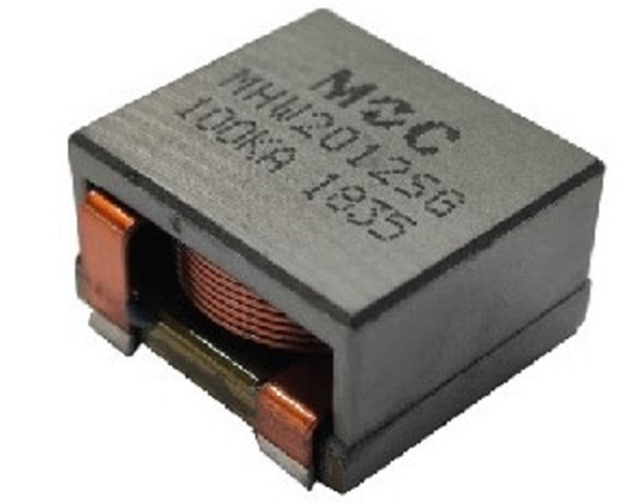

料号: MHW2012SG100KA

系列名称: MHW2012SG系列

尺寸(mm): 22*22.3*12.5

电感值(uH): 10

公差: ±10%

直流电阻(mΩ): 3.9

饱和电流(A): 21

温升电流(A): 10

MHW2012SG100KA

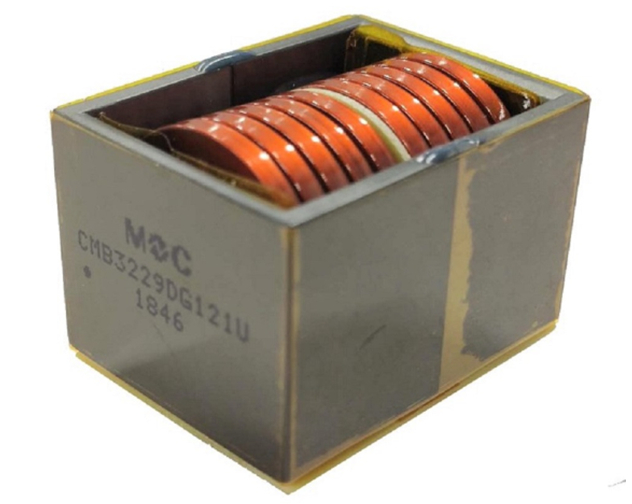

料号: CMB3229DGXXXX系列

系列名称: CMB3229DG系列

尺寸(mm): 41.5*32.5*28.8

电感值(uH): 140

公差: MIN.

直流电阻(mΩ): 0.4

饱和电流(A): 100

温升电流(A): 100

CMB3229DGXXXX系列

资料下载

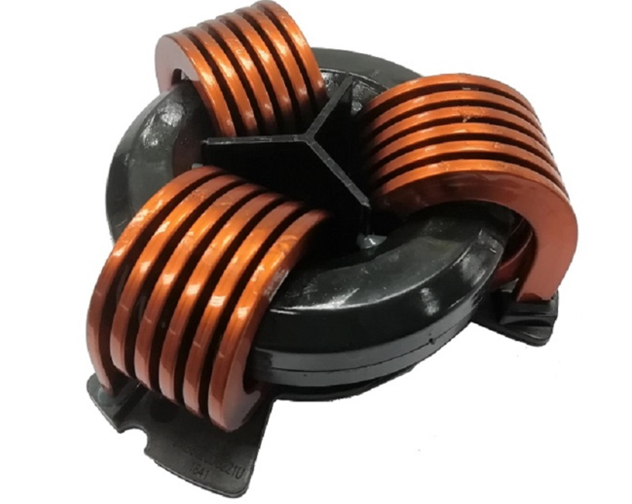

料号: CMB8020DGXXXX系列

系列名称: CMB8020DG系列

尺寸(mm): 116*116*52

电感值(uH): 360

公差: MIN.

直流电阻(mΩ): 0.6

饱和电流(A): 81

温升电流(A): 81

CMB8020DGXXXX系列

资料下载

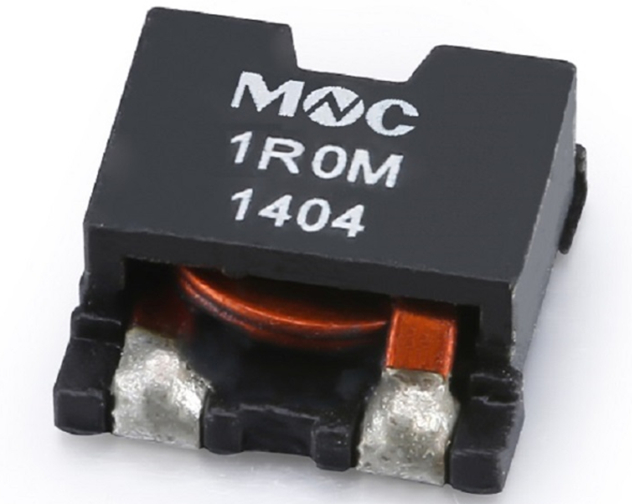

料号: MCEP125SG1R0M

系列名称: MCEP125SG系列

尺寸(mm): 13*13.2*5.5

电感值(uH): 1

公差: ±20%

直流电阻(mΩ): 2.5

饱和电流(A): 20

温升电流(A): 16.5

MCEP125SG1R0M

资料下载

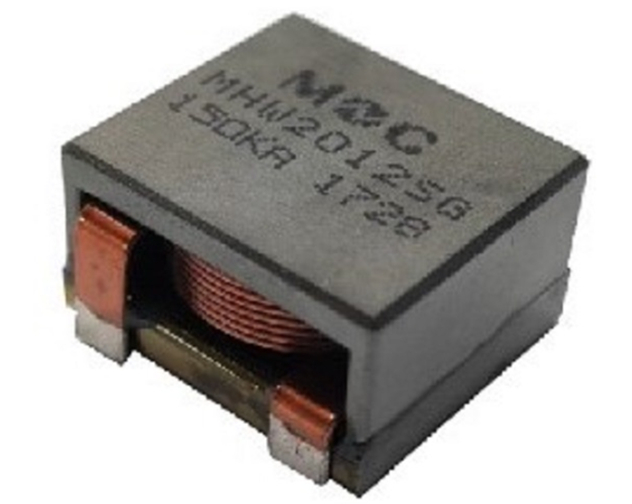

料号: MHW2012SG150KA

系列名称: MHW2012SG系列

尺寸(mm): 22*22.3*12.5

电感值(uH): 15

公差: ±10%

直流电阻(mΩ): 3.9

饱和电流(A): 15.3

温升电流(A): 12

MHW2012SG150KA

资料下载

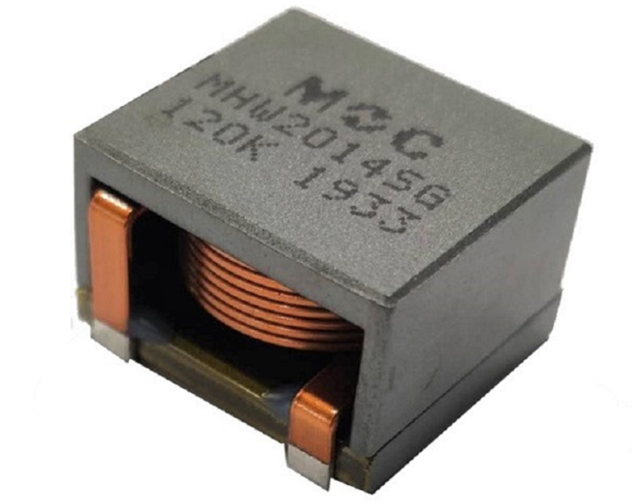

料号: MHW2014SG120K

系列名称: MHW2014SG系列

尺寸(mm): 22*22.3*14.5

电感值(uH): 12

公差: ±10%

直流电阻(mΩ): 5

饱和电流(A): 22

温升电流(A): 10

MHW2014SG120K
